Ihre Vorteile

Für die Bewältigung von schwerstem Futter

MASTER DRIVE GIII Getriebe: zuverlässig und verschleißfest

Heutzutage müssen landwirtschaftliche Geräte immer größere Flächen bearbeiten und größten Belastungen standhalten. Da sind zuverlässige und langlebige Maschinen gefragt, die sich im Dauereinsatz bewähren. Das Herzstück der Giroschwader ist das Kreiselgetriebe MASTER DRIVE GIII, das mit seinem spezifischen Aufbau punktet, der einen zuverlässigen und dauerhaften Kreiselantrieb sicherstellt – auch bei intensivsten Einsätzen.
MASTER DRIVE GIII steht für ein exklusives Getriebe mit doppelter Untersetzung. Die zusätzliche stirnseitige Kraftübertragung verhindert Spiel zwischen den Zahnrädern. Dies erhöht die Robustheit des gesamten Antriebs bei höheren Belastungen erheblich. So reduzieren sich die sonst bei Schwadern bekannten Antriebsschäden durch Zahnradverschleiß auf ein Minimum. Zusätzlich ist fast keine Wartung erforderlich. Die doppelte Untersetzung ermöglicht auch den Einbau größerer Zahnräder mit dementsprechend mehr Zähnen, um die Kraftübertragung weiter zu verbessern.

Die Robustheit der Befestigungen

Das Getriebe MASTER DRIVE GIII ist auf höhere Belastungen an den Antriebselementen ausgelegt. Immer robustere Antriebskonzepte werden notwendig, weil :

• Arbeitsbreiten und Kreiseldurchmesser immer größer werden,
• und die Maschinen beim Schwaden schwieriger Futterpflanzen (Silage, Ballensilage, Stroh und Heu) extremen Belastungen ausgesetzt sind.

Wichtige Details wurden abgeändert, um die Kreisel noch leichter und robuster zu machen:

• Hauptwelle mit großem Querschnitt
• Große Kurvenbahn in Verbindung mit einer größeren Steuerrolle: Verringerung der Drehzahl und weniger Druck auf die Kurvenbahn.
• Schwingachse mit 45 mm und geschmiedetem Ansatz, der angeschweißt ist (keine Federstecker) und einen großen Hebelarm hat: Robustheit der Welle und weniger Druck auf die Steuerrolle
• Stützlager aus Aluminium zur Verringerung des Gewichts.
• Lager am Gehäuse über 2 Schrauben befestigt: schnelle Demontage bei einem Aufprall.
• Exklusive Verbindung über geschraubte Einlage aus Stahl zwischen Schwingachse und Zinkenarm für einen ausgezeichneten Halt auf Dauer



Die Futterqualität stimmt

Die besondere Schwadformung dank doppelt gekröpfter Arme

Für ein möglichst rasches Nachtrocknen des Futters und eine optimale Aufnahme durch die Pressen sind gleichmäßig geformte und lockere Schwade gefragt. Die Zinkenarme der GA-Schwader sind extratangential angelenkt, d.h. sie erreichen besonders spät eine 90°-Stellung zum Schwad. Zusammen mit der steilen Kurvenbahn der Zinken bedeutet das, dass die Zinken äußerst schnell innerhalb einer kurzen Distanz ausgehoben werden. Das Resultat: Noch gleichmäßigere undlockerere Schwade. Die Recharbeit ist auch bei hohen Arbeitsgeschwindigkeiten ausgezeichnet, da kein Mähgut aus dem Schwad gezogen wird.

Die Stärken der doppelt gekröpften Zinkenarme:

• Die doppelte Kröpfung verringert die Durchgangszeit zwischen zwei Zinkenarmen.Dadurch reduziert sich auch bei hohen Fahrgeschwindigkeiten das Verlustrisiko.
• Der Schwerpunkt des Zinkenarms inkl. Zinken liegt exakt in dessen Mitte. Das verlängert die Lebensdauer der Einheit, weil es zu keiner Hebelwirkung während der Kreiseldrehungkommt. Kurvenbahn und Zinkenarmsteuerung sind somit geringerenBelastungen ausgesetzt.

Schutz der Grasnarbe

Um den Boden und die Grasnarbe zu schützen, müssen sich die Räder optimal allen Bodenunebenheiten anpassen können und der Bodendruck muss gering sein, um eine Verdichtung zu vermeiden.

Um diese Anforderungen zu erfüllen, ist der GA 8030 wie folgt komplett ausgerüstet:

• Die kardanische 3D-Pendelaufhängung der Kreisel sorgt für eine Anpassung der Kreisel in alle Richtungen. Sie passen sich präzise allen Bodenunregelmäßigkeiten an. Selbst auf sehr unregelmäßigem Boden wird eine ausgezeichnete Bodenanpassung erzielt. Die Bewegungsfreiheit nach obensowie unten ist beeindruckend: von +25 cm bis -30 cm. Ergebnis: tadellose Leistung, sauberes Futter und unbeschädigte Grasnarbe.
• Vier Räder an jedem Kreisel, jeweils möglichst nahe an den Zinken positioniert, sorgen für eine optimale Anpassung an Bodenunregelmäßigkeiten.

Überqueren Sie die Schwade ohne sie zu beschädigen

Bei der Umstellung zum Schwad Überqueren bieten die GA 6930 und GA 7530 eine große Bodenfreiheit. Mit einer Bodenfreiheit von 43 cm bei der Einzelschwadablage und von 56 cm bei der Ablage zweier Einzelschwade muss sich der Fahrer keine Sorgen mehr um bereits abgelegte Schwade machen. Dank des Systems STABILIFT verfügt der GA 8030 über eine Bodenfreiheit von 51 cm bei der Einzelschwadablage und von bemerkenswerten 75 cm bei der Ablage von zwei Einzelschwaden. Der GA 8830 wiederum hat eine Bodenfreiheit von 45 cm bei der Einzelschwadablage und von 57 cm bei der Ablage zweier Einzelschwade. Der Befestigungspunkt des Kreisels ist dahingehend optimiert, dass er beim Absenken zuerst hinten aufsetzt. Die Zinken stechen so nicht in den Boden und die Grasnarbe wird geschont.



Einfachste Bedienung und Einstellung

STABILIFT: Sicherheit beim Transport

Beide pendelnd aufgehängten Kreisel sind mit einem integriertenHydraulikzylinder ausgestattet, der Kreiselbewegungen automatischverriegelt, sobald dieser vom Boden angehoben ist.

Die Vorteile des STABILIFT-Systems:

• unversehrte Grasnarbe, da die Zinken beim Absenken der Kreisel nicht in den Boden stechen,
• niedrigere Schwerpunktlage der Maschine für mehr Stabilität,
• mehr Bodenfreiheit zum sicheren Überqueren fertiger Schwade,
• Zeitersparnis beim Kreiselaushub.

STABIDRIVE: Stabilität in den Kurven

Es ist ein kleines Detail, das den großen Unterschied für einen sicheren Straßentransport ausmacht.
Beim System STABIDRIVE ist dieSchwenkachse der Anbauvorrichtung nicht, wie gewohnt, vertikal, sondern leicht gegenüber der Senkrechten geneigt. Das erhöhtden Druck auf den in der Kurve außen liegenden Unterlenker genauso wie auf das innere Rad des Transport-Fahrwerks.
STABIDRIVE sorgt für mehr Stabilität auf der Straße, in Kurven und am Hang.



Bedieneinheit für das einfache Einstellen Ihrer Maschine

GA 6930 und GA 7530: mit dem Terminal KGA 03L können Sie folgende Funktionen betätigen:

• Auswahl Ablage in 1 oder 2 Schwade
• Umstellen des Schwadtuchs über nur ein Steuergerät
• hydraulische Einstellung der Rechhöhe für jeden Kreisel separat
• Einzelaushebung der Kreisel

GA 8830: Die Bedieeinheit KGA 04L erlaubt:

• Umstellung in die Arbeits-/Transportstellung
• Auswahl Ablage in 1 oder 2 Schwade
• hydraulische Einstellung der Schwadbreite
• hydraulische Einstellung der Rechhöhe separat für jeden Kreisel einzeln oder für alle Kreisel gleichzeitig
• Einzelaushebung der Kreisel

GA 8030: Mit der serienmäßigen Bedieneinheit KGA 02L betätigen Sie folgende Funktionen:

• Umstellung in die Arbeits-/Transportstellung
• Auswahl Ablage in 1 oder 2 Schwade
• hydraulische Einstellung der Schwadbreite

Mit der Bedieneinheit KGA 11L, die beim GA 8030 als Sonderausrüstung erhältlich ist, können Sie zudem die Rechhöhe separat für jeden Kreisel einzeln oder für alle Kreisel gleichzeitig von der Kabine aus einstellen.

GA 6930, GA 7530 und GA 8830: kundenspezifisch anpassbare Maschinen mit verschiedenen Sonderausrüstungen

Passen Sie Ihre Maschine durch zahlreiche Sonderausrüstungen an die spezifischen Anforderungen auf Ihrem Betrieb an:

• Sie können das Mähgut wahlweise auf 1 oder auf 2 Schwade legen (Ablage von 2 als Sonderausrüstung beim GA 6930).
• Sie können die Schwadbreite hydraulisch mittels Schwadtuch einstellen, um eine optimale Anpassung an die nachfolgende Ernemaschine (Feldhäcksler oder Presse) vorzunehmen.
• Sie können die Kreiselrechhöhe hydraulisch einzeln einstellen.
• Sie können die vorderen und hinteren Kreisel einzeln ausheben.
• Sie können das Bedienterminal KGA 03L zur Steuerung dieser Funktionen verwenden.
• Das hintere Schwadtuch kann hydraulisch eingestellt werden, um einen gleichmäßigen und gleichförmigen Schwad zu bilden.
• Es kann ein zweites Schwadtuch am vorderen Kreisel angebracht werden, um zwei Schwade abzulegen.
• Breitreifen verringern den Bodendruck.
• Ein Tandem-Fahrwerk mit sechs Rädern nahe an den Zinken des hinteren Kreisels gewährleistet eine optimale Bodenanpassung.

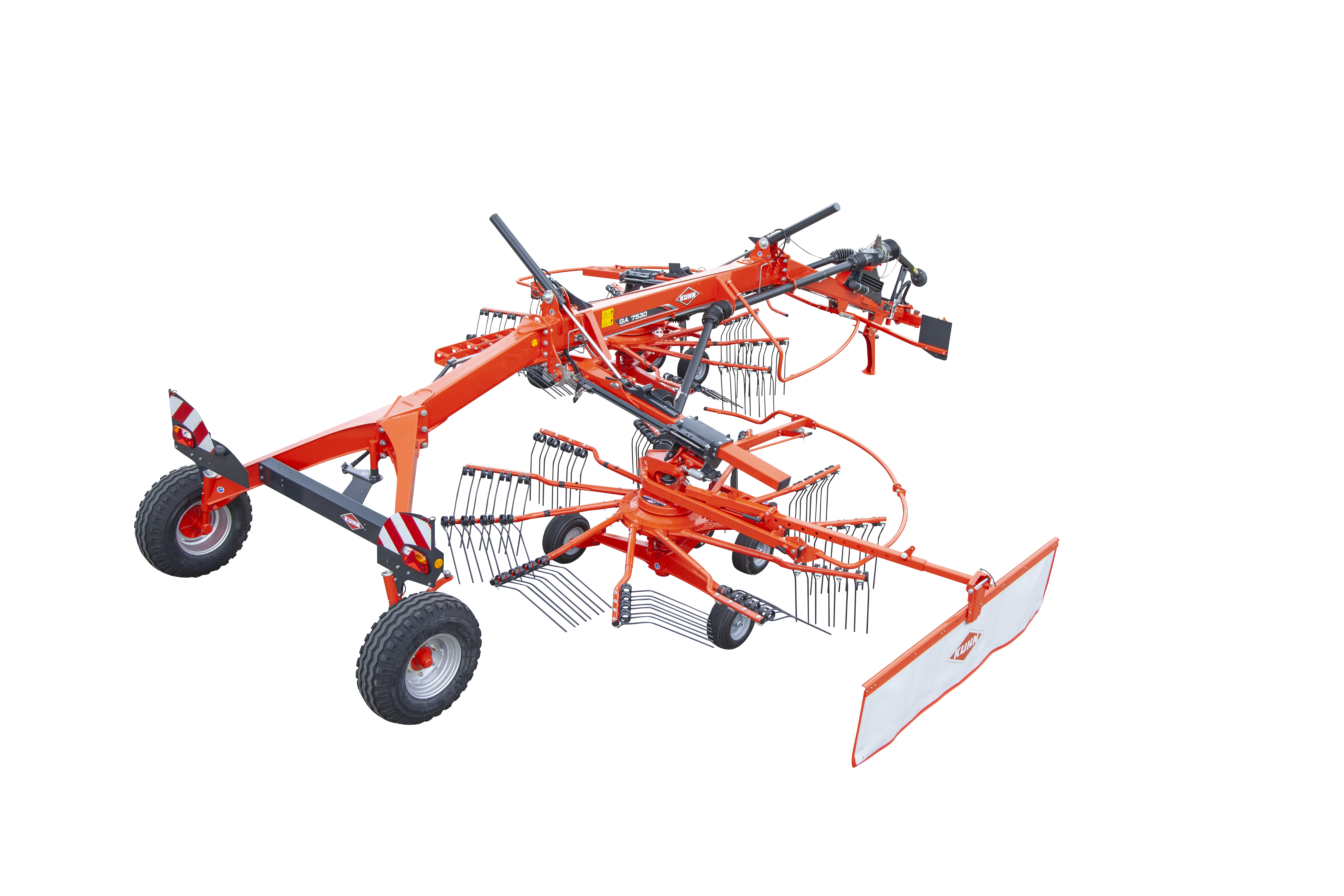

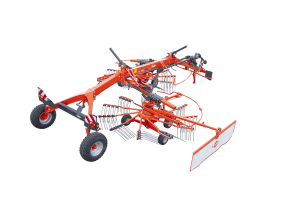

Einfach aufgebaut und praktisch ist dieser Schwader bestens für kleinere und mittelgroße Flächen geeignet. Sie müssen sich nicht mehr beim Kauf entscheiden: Mit diesem Schwader können Sie Einzelschwade oder zwei Schwade ablegen, ganz wie Sie es wünschen!
