Ihre Vorteile

Eine einfache und zuverlässige Konzeption

Maximale Zuverlässigkeit des Mähbalkens der Serie 100

Die gesamte Konzeption des Mähbalkens ist auf härteste Belastungen ausgelegt. Bei der Anfahrsicherung PROTECTADRIVE sorgt eine präzise berechnete Sollbruchstelle dafür, dass die Welle bei einem heftigen Aufprall gegen ein Hindernis abschert. Dies schützt die wertvollen Zahnräder. Der Austausch des Scheibenantriebsmoduls ist einfach und kostengünstig und nimmt weniger als 15 Minuten in Anspruch.
Eine KUHN-Exklusivität: Die Mähscheibenlagerungen sind durchgehend in den Balken mit Ober und Unterseite fest verschraubt. Durch den großen Abstand der Schrauben werden die einwirkenden Kräfte auf großer Fläche verteilt. Höchste Dauerhaltbarkeit ist somit gewährleistet.

• Mähscheibenlagerung mit speziell gefertigten Doppelreihen-Schrägkugellagern.
• Hochpräzise Zahnräder aus geschmiedetem Stahl mit sehr großem Durchmesser und 3 Zähnen im Eingriff.
• Gehärtete Mähscheiben mit geschmiedeten Klingenaufnahmen
• Schutzkufen aus vergütetem Stahl, an denen zusätzlich Verstärkungsplatten (über Schrauben befestigt) angebracht werden können.

Für die Gewährleistung der Dauerhaltbarkeit sind zwischen dem Rahmen und dem Mähbalken Dämpfer in die Aufnahmen integriert. Besonders bei hohen Mähgeschwindigkeiten werden Stoßbelastungen gedämpft und dadurch stark abgeschwächt.

Anfahrsicherung zum Schutz des Mähbalkens

Trifft die Mäheinheit auf ein Hindernis, wird die Sicherheitsausklinkung aktiv und der Mähbalken schwenkt teilweise nach hinten. Die Stoßbelastung wird dadurch beträchtlich verringert. Durch einfaches Zurücksetzen mit dem Traktor wird das System wieder in die ursprüngliche Position gebracht.

FAST-FIT oder Bolzen: eine zu 100% sichere Befestigung

Bei allen Scheibenmähern GMD 10 und GMD 100 werden die Messer per Bolzen befestigt.
Die Scheibenmäher GMD 240 bis 310 können mit dem Messerschnellwechselsystem FAST-FIT ausgerüstet werden, dass 3 zusätzliche Garantien bietet:

• Eine starke Blattfeder übt einen konstanten Druck auf die Messerhaltebolzen aus, sodass sich die Messerbefestigung auf keinen Fall ungewollt öffnen können.
• Die Messerhaltebolzen verfügen über eine Nut, die mehr Sicherheit bietet.
• Die Blattfeder kann sich nur nach unten verbiegen, wenn sie sich über der Einkerbung der Schutzkufe befindet.

Bei drehender Mähscheibe besteht daher keine Gefahr, dass sich die Messerbefestigung ungewollt öffnet. Zur Senkung der Wartungskosten können Haltebolzen und Blattfeder getrennt voneinander ausgetauscht werden.
Dank des flachen Mähbalkens und der exklusiven Form der Messer, die sehr nahe an den Schutzkufen laufen, wird eine ausgezeichnete Schnittqualität erzielt.

Die Futterqualität ist entscheidend für die Rentabilität Ihres Betriebs

Eine optimale Bodenanpassung

Durch seine gelenkige Anordnung passt sich der Mähbalken hervorragend den Geländeverhältnissen an. Auch Böschungen und Gräben lassen sich so ohne Schwierigkeit abmähen.
Bei den GMD 100 werden der Mähbalken und die untere Schutzkufe mithilfe eines einzigen Hydraulikzylinders ausgehoben, die Dreipunkthydraulik des Traktors bleibt dabei auf der voreingestellten Höhe. Ein hydraulisches Druckbgrenzungsventil stoppt den Mähbalken sanft ab, sobald er die Vorgewendeposition erreicht hat. Die ist beim Mähen am Hang von großem Vorteil.
Außerdem ist der Abstand zwischen dem Mähbalken und den Hinterrädern des Traktors gering. So kann sich die Mäheinheit sehr schnell an die Bodenunregelmäßigkeiten anpassen und die Schnitthöhe ist einheitlich.
Die besondere Scheibenform sorgt für ein zügiges Abfließen des gemähten Futters. So kann ein qualitätsmindernder Doppelschnitt des Mähguts verhindert werden.

Ein breites Einsatzspektrum

Dank einer ausgeklügelten Kinematik der Pendelaufhängung ist ein Abmähen von Gräben und Böschungen möglich. Je nach Modell sind Neigungswinkel von bis zu 35° nach oben und 25° nach unten möglich.

Perfekt geformte Schwade

Die Schwadscheibe ist hinter der äußeren Mähscheibe mit einem Aufsatz montiert.Mit der Außenscheibe und der Schwadscheibe wird der Futterstrom sauber getrennt und es wird eine Fahrgasse für das rechte Traktorrad freigehalten. Es entsteht ein gleichmäßiges, wohl geformtes und leicht aufzunehmendes Schwad.

Die Schwadscheibe hat gegenüber einem Schwadblech folgende Vorteile:

• Sie ist vollständig unter der Schutzverkleidung integriert.
• Sie hat keinen Kontakt mit dem Boden.
• Es entstehen keine Schäden bei versehentlicher Rückwärtsfahrt oder bei bei Kurvenfahrt.

Eine einfache Bedienung und schnelle Einstellungen

Ein Schlüssel für alle Einstellungen

Für alle Einstellungen wird nur ein Schlüssel benötigt, der zum Lieferumfang der Maschine gehört :

• Einstellung der Kompensationsfeder,
• Enriegelung der Schutzverkleidung,
• Einstellung der Riemenspannung,
• Messerwechsel (mit Bolzenbefestigung).

Keine Zeit verlieren mitten in der Saison

Bei den Mähbalken der Serie 100 kann die Scheibenlagerung einfach und schnell ein- und ausgebaut werden. Eine eventuelle Reparatur kann kostengünstig von außen durchgeführt werden. So werden Maschinenstillstände auf ein Mindestmaß beschränkt. Der Mähbalken ist dank der doppelten Öffnung des Schwadtuchs extrem leicht und ohne Zuhilfenahme von Werkzeug zugänglich: Dies erleichtert in erheblichem Maße Messerwechsel, Wartung und Reinigung der Maschine.

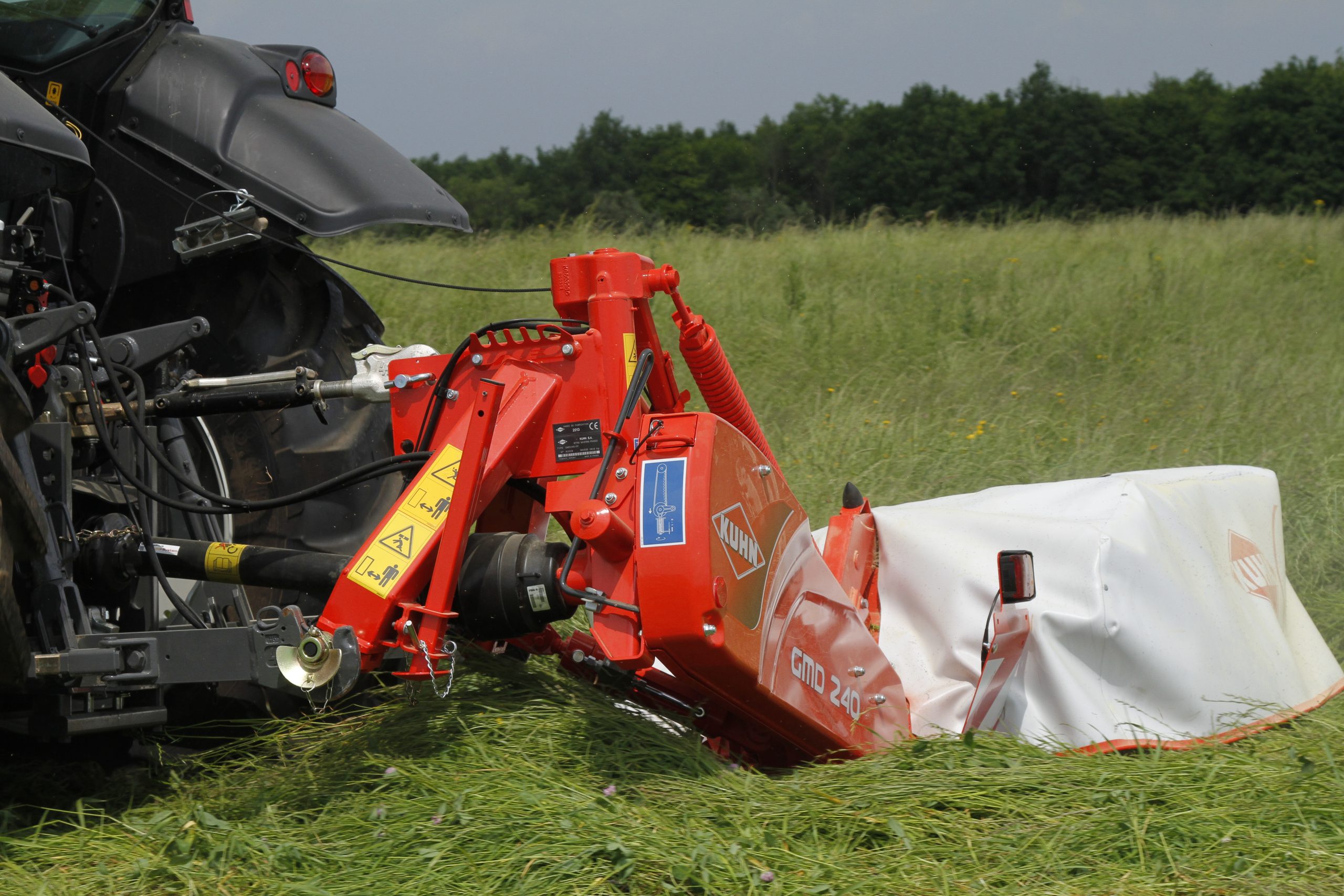

Geeignete Anbauvorrichtung

Damit die komplette Schnittbreite ausgenutzt werden kann, wenn der Mäher an einem Traktoren mit variabler Spurweite angebaut wird, sind die Modelle GMD 240 bis 310 mit einem Seitenversatz von 50 mm nach rechts und links ausgerüstet.
Ein Anbaubolzen links in verlängerter Ausführung ist für die Modelle GMD 240 bis 310 erhältlich. Er vergrößert den Seitenversatz um bis zu 200 mm nach rechts.
Die Modelle GMD 240, 280 und 310 können auch über einen Quick-Hitch-Rahmen der Kategorie 2 angebaut werden. Dazu muss lediglich ein zusätzlicher Bolzen angebracht werden.
